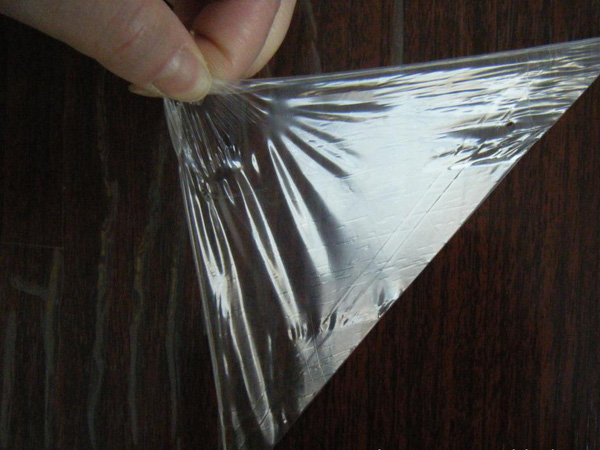

PET保护膜本身是一种表面光滑.电力绝缘性优良的一种材质，与其它物质不发生粘合的效果。市面上见到的大部分是有粘性的保护膜，那么这个粘性能常是使用了PET保护膜硅胶胶水，它是膏状物体胶水，有高粘(KL-2634ABC)、中粘(KL-2620ABC)、低粘(KL-2620ABC)三种性质的硅胶胶水，都是高温粘接剂。这里的粘性也叫剥离率，可以用g来表示他的粘度。

低粘是指1-3g的剥离率，中粘是指3-5g的剥离率，高粘是指10-100G的剥离率，且胶粘在固化前具有良好的流支性，固化了之后排气和透明度也是非常高的。所以被广泛的应用于电脑显示器保护屏幕，以及手机保护巾等PET硅胶保护膜。

关于起气泡的问题跟剥离率高低是没有关系的。通常是在生产操作中有些地方没有注意到，比如：
1.配比溶剂时请以A:B:C:溶剂=100：100：10：400来稀释，这里的溶剂可以用含水份低的甲苯或醋酸乙酯来混合，这样更有利于膏状的PET保护膜硅胶胶水的更好稀释（以防涂刷时不均匀导致起泡），混合时也是要按顺序先后来放入胶料的，首先放B料（延时剂）及C料（增粘剂）混合均匀，然后再加入A料（催化剂）混合搅拌，时间达到20分钟即可。3.采用刮刀法或者滚筒涂布法均匀的刷在PET 膜上，注意PET膜的洁净，可事先用酒精液体来清洗PET膜，确保保护膜上没有污渍，且喷涂时若用手接触的话，请带上干净的手套以防手上的汗渍或脏物接触到PET膜，而导致涂刷不均匀，起泡等现象。4.入烘箱或者隧道炉固化，此固化最好用循序渐进的方法，先将烘箱温度设定为90℃到160℃再到100℃，烧烤时间可根据涂布量来调整，当涂布的干胶厚度在10μm 时，胶水的烧烤时间控制在1分钟之内，涂布干胶厚度在20μm时，胶水的烧烤时间控制在1分半钟内为宜，特别注意烘烤的时间不宜过长也不宜过短，这烘烤时间的准确性也是决定保护膜两头起翘，或起气泡的原因的，关于具体的时间可咨询我司技术人员。
