保护膜的应用越来越广泛，其中pe保护膜是目前市场上很受欢迎的保护膜之一，主要广泛应用在塑料包装、透明玻璃产品、液晶显示屏等等，这些应用对保护膜的透明度要求相对较高，下面小编来教大家怎样提高pe保护膜透明度的方法。

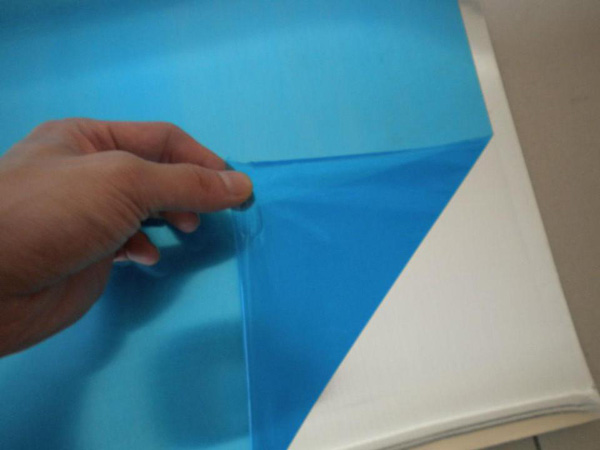

PE保护膜是典型的结晶型聚合物体，主要有以下五种方法能提高透明度。

1.在PE保护膜粒子中添加成核剂。

成核剂在结晶型聚合物加工成型过程中，可以代替晶核，使高聚物分子在成核剂上生长成晶体，由于添加了成核剂，PE保护膜、PP保护膜熔体在熔点时的可供结晶的晶核数量大增，结晶速度加快，而结晶颗粒微细化，这样晶体不影响薄膜透明性，从而在提高PE、PP薄膜结晶度，提高薄膜强度的同时，提高了透明度。

成核剂分有机成核剂和无机成核剂两大类。有机成核剂有苯甲酸、苯甲酸钠等，无机成核剂有滑石粉、碳酸钠等。添加量为苯甲酸钠0.25PHR，苯甲酸0.4PHR，Na2CO30.2PHR，滑石粉0.05PHR。例如在HDPE中添加0.3-0.7%硬脂酸钙成核剂可以使HDPE薄膜的透明度由67%提高到73.5%。

2.在PE保护膜粒子中添加0.5-1%的均质油。
这种均质油可以同PVC、PE、PP、PU、PC、PS、HIPS、ABS、AAS、PMMA、PET、PBT等有良好的相容性，可以使用直接颜料粉剂染成均匀的透明性良好的有色塑料，且均质油无毒，只需在50-70℃下高速搅拌就可用于成型加工。

3.可以在PE保护膜中添加聚烯烃透明化添加剂DBS。
它是以山梨糖醇和苯甲醛为原料合成的二亚苄基山梨糖醇，是专用于聚烯烃的成核剂，它可以使PP降低雾度60%，LLDPE降低雾度61%，并能提高刚性8-10%，还可提高耐热度9-10℃，提高PO的结晶速度1倍以上，还提高了薄膜光泽性和艳度。

4.在PE保护膜薄膜生产过程中，适当提高机筒加工温度并采用聚冷的方法。
可以提高薄膜的透明度。事实上，要生产出透明性PP薄膜，必须使用水骤冷方法，如使用空气冷却，则由于冷却效果不好，生产出来的PP吹胀膜是模糊的、半透明状的。为此，生产中适当提高加工温度和采用高效率的冷却手段是提高透明性的有效途径。

(5)在PE保护膜、PP保护膜中添加少量与其相容性好的透明性优良的聚丙烯酸酯树脂。
了解了提高保护膜透明的方法，我们也要注意如;pe保护膜结晶之后不快速冷却，不然会导致保护膜原有的透明度明显降低。
